LZB-15F玻璃轉子流量計
用于液體時注意外傳浮子位移的引申套管內是否殘留空氣，必須排盡；若液體含有微小氣泡流動時極易積聚在套管內，更應定時排氣。這點對小口徑儀表更為重要，否則影響流量示值明顯。 流量值作必要換算 若非按使用密度、粘度等介質參數向制造廠專門定制的儀表，液體用儀表通常以水標定流量，氣體儀表用空氣標定，定值在工程標準狀態。使用條件的流體密度、氣體壓力溫度與標定不*時，要做必要換算。換算公式和方法各制造廠使用說明書都有詳述。
| LZB-( )WB、W型流量計可以檢測氣體或液體的小流量，具有小巧的外形，廣泛用于各種分析儀器、環境保護設備、醫療設備及其它試驗儀器配套。WB型帶有調節閥、W型為不帶調節閥結構。廣泛應用于化工、石油、輕工、醫藥、環保、食品及計量測試、科學研究等部門，測量單相非脈動流體(液體或氣體)的流量。GD -LZB/( )F/LZJ-( )F系列耐腐型玻璃轉子流量計有較強的耐腐性能，可檢測酸堿、LZB-15F玻璃轉子流量計，氧化劑和其它腐蝕性的氣體或液體的流量，適用于化工、制藥、造紙、污水處理等行業。外形及安裝尺寸原理與結構 不銹鋼玻璃轉子流量計 主要由一根自下而上擴大的錐形玻管和一只隨流體流量大小上下移動的不銹鋼浮子組成（圖3）。流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升，當升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。氬氣玻璃轉子流量計價格WB表示帶調節閥，W表示不帶調節閥，WBF表示帶調節閥防腐型，WF表示不帶調節閥防腐，流量計 中浮子讀數位置按圖2所示:GD -LZB/LZB-( )F 流量計 的錐管為光滑內壁管(見圖4)，通徑DN15以上的流量計，浮子通過導桿 上下移動，保持穩定；GD -LZJ/LZJ-( )F流量計錐管 內壁有三條導向凸筋，使浮子保持穩定(見圖4)。通徑DN10以下的流量計采用軟管連接，配有 針形流量調節閥；通徑DN15以上流量計采用法蘭連接。接觸測量流體的零部件材質型號規格及技術參數LZB（WB)表示帶調節閥，LZB（W）表示不帶調節閥。全不銹鋼型法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304（1Cr18Ni9Ti),型號為GD -LZB-( )B。接液材質如需選用316，則型號為GD -LZB-( )Bo，需定做。如需不銹鋼內襯PTFE，則型號為GD -LZB-( )BF(或BoF),需定做。全四氟型基座、浮子、針閥采用聚四氟乙烯（PTTFE)。支承板、螺絲等采用不銹鋼LZB-( )WB、W型流量計可以檢測氣體或液體的小流量，具有小巧的外形，廣泛用于各種分析儀器、環境保護設備、醫療設備及其它試驗儀器配套。WB型帶有調節閥、W型為不帶調節閥結構 |

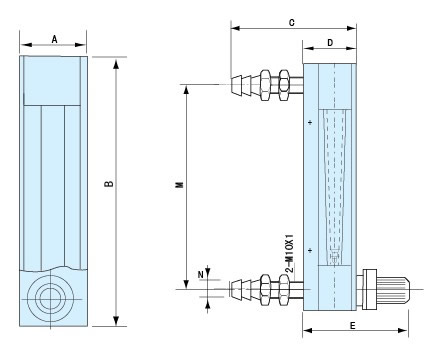

| 外形尺寸 | A | B | C | D | E | M | N 皮管接嘴 |
| LZB-2WB | 24 | 136 | 56 | 22 | <31 | 116 | ?8 |
| LZB-3WB | 28 | 136 | 56 | 27.5 | <52 | 116 | ?8 |
| LZB-4WB | 28 | 136 | 56 | 27.5 | <52 | 116 | ?8 |
| LZB-6WB | 28 | 136 | 56 | 29.5 | <60 | 116 | ?10 |
| LZB-10WB | 28 | 160 | 56 | 29.5 | <60 | 140 | ?10 |
型號 | 測量范圍 | 精度 | 錐管長度 | 被測流體狀況 | 軟管接嘴 | ||
液體 | 氣體 | 壓力 | 溫度 | ||||
LZB-2WB | 0.4~4ml/min | 6~60mL/min | 4 | 100 | ≤0.2MPa | 0 ~ +60℃ | ?6 |
0.6~6ml/min | 10~100mL/min | ||||||
1~10ml/min | 16~160mL/min | ||||||
1.6~16ml/min | 25~250mL/min | ||||||
LZB-3WB | 2.5~25ml/min | 0.03~0.3L/min | 4 | 100 | ?8 | ||
0.06~0.6L/min | |||||||
0.1~1L/min | |||||||
0.15~1.5L/min | |||||||
LZB-4WB | 16~160ml/min | 0.3~3L/min | 4 | 100 | ?8 | ||
25~250ml/min | 0.6~6L/min | ||||||
LZB-6WB | 0.04~0.4L/min | 0.7~7L/min | 2.5 | 100 | ?10 | ||
0.06~0.6L/min | 1~10L/min | ||||||
0.1~1L/min | 1.5~15L/min | ||||||
LZB-10WB | 0.1~1L/min | 3~30L/min | 2.5 | 120 | ?11 | ||
0.16~1.6L/min | 5~45L/min | ||||||
