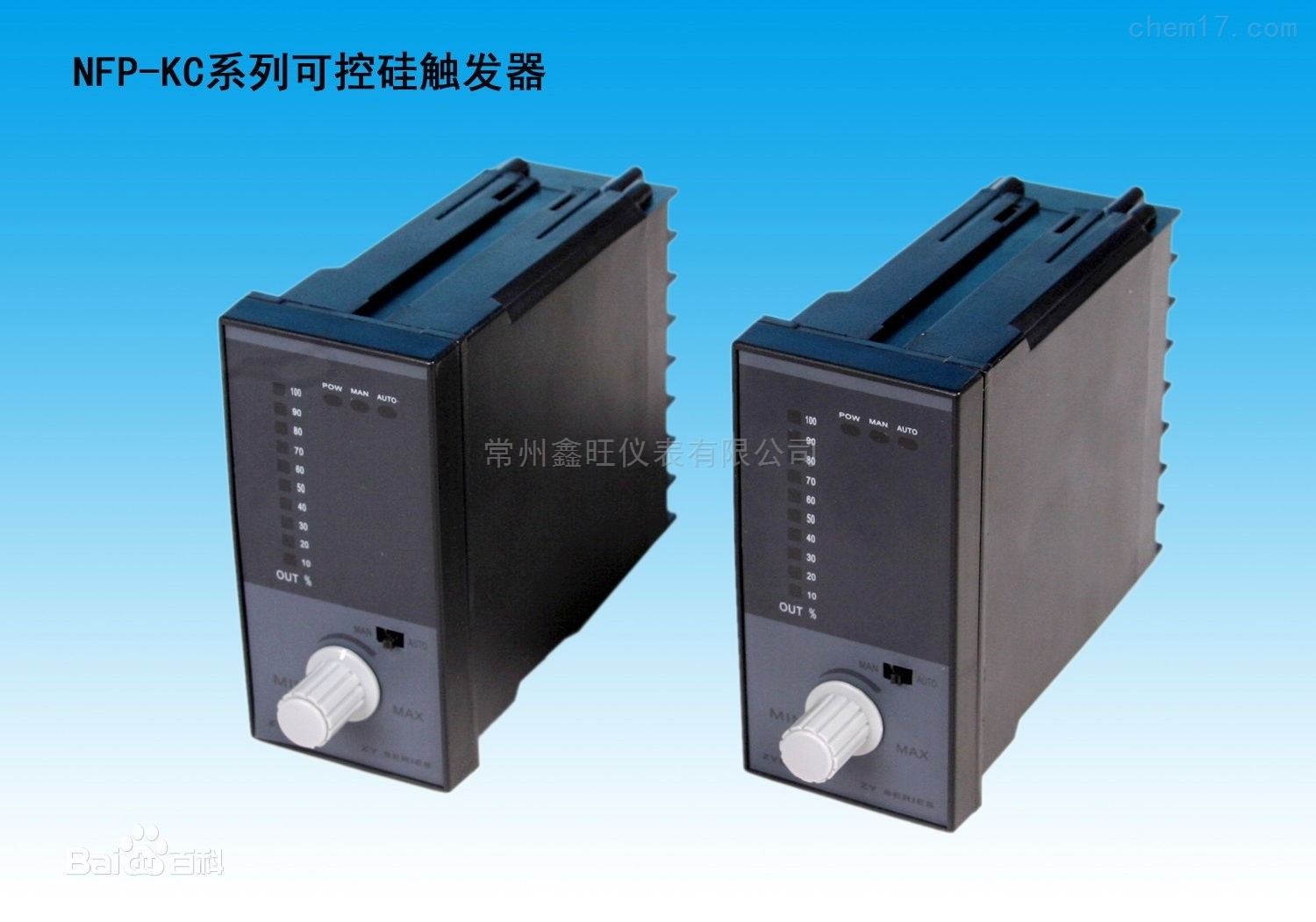

NFP-KC-5可控硅觸發器
產品詳細描述
品牌 | 鑫旺儀表 | 規格型號 | KC-2，KC-3，KC-5 |
測量范圍 | 國家標準 | 輸出端參數 | mA--20mA或0--10V信號 |
準確度等級 | 國家標準 | 外形尺寸 | 96×96mm 48×96mm |
技術參數
反饋輸入規格 | :0-5V 0-8V 0-10V | 觸發容量 | ≦800A的可控硅(訂貨可加大) |
軟啟動時間: | 30S 60S | 電源電壓 | 85-260V ACDC |
外形尺寸 | 96×96mm 48×96mm | 功耗 | ≦3瓦 |
開孔尺寸 | 92×92mm 45×92mm |
NFP-KC-5可控硅觸發器NFP-KC系列移相觸發器采用獨特的同步技術設計,不需外接同步變壓器,接線簡便.適用于單相、三相阻性或感性負載.寬脈沖觸發方式穩定可靠.本儀器采用高性能的開關電源,可在極寬的電源波動范圍內正常工作.控制輸入與觸發輸出完全光電隔離,廣泛用于負載要求連續平滑調節低電壓、大電流以及控制精度要求較高或不允許大電流沖擊的單相、三相控制系統.如交流、直流電機調速等,具有很高的性價比.
l接線方式
NFP-KC-5可控硅觸發器NFPKC-2移相觸發器可以觸發三個≤ 800A的單向可控硅，適合于主回路為“△”接法或“Y”接法不接零線的控制方式。觸發輸出有極性和相序要求?？刂聘行载撦d時主回不能采用阻容吸收電路（可用壓敏電阻）。請嚴格按照接線圖連接。確認接線無誤后，可先用三個100W左右的同功率白幟燈作假負載進行調試。觸發器的手/自動轉換開關置于手動位置，通電后調整電位器，觀察三個白幟燈的亮度變化情況，如果出現關不死或者突然關斷等異?，F(xiàn)象，則為相序錯誤，將主回路三相電源線中任意兩相對調即可。
NFP-KC-5可控硅觸發器，NFPKC-3型可觸發三個≦800A的雙向可控硅(圖1)或六個兩兩反并聯的單向可控硅(圖2),適用于主回路為"Y"接法,中心點接零線的控制方式.觸發輸出沒有極性,沒有相序要求.觸發雙向可控硅時,接一陽極(A1)和觸發極(G);觸發兩個單向反并聯可控硅時,接兩個觸發極(G1,G2).確認接線無誤后,可先用三個100瓦左右的同功率白幟燈為假負載進行調試,將觸發器的手/自動轉換開關置于手動位置,通電后調整電位器,觀察三個白幟燈的亮度變化情況.
NFP-KC-5可控硅觸發器型可觸發三個≦800A的雙向可控硅(如圖),適用于主回路為"Y"接法,中心點不接零線的控制方式.觸發輸出有極性,有相序要求.觸發雙向可控硅時,接一陽極(A1)和觸發極(G);確認接線無誤后,可先用三個100瓦左右的同功率白幟燈為假負載進行調試,將觸發器的手/自動轉換開關置于手動位置,通電后調整電位器,觀察三個白幟燈的亮度變化情況.如果出現閃爍或者突然關斷等異?，F(xiàn)象，則為相序錯誤，將主回路三相電源線中任意兩相對調即可
可控硅觸發器是通過調整可控硅的導通角來實現電氣設備的電壓電流功率調整的一種移相型的電力控制器，其核心部件采用國外生產的高性能、高可靠性的軍品級可控硅觸發專用集成電路。輸出觸發脈沖具有極高的對稱性及穩定性，且不隨環境溫度變化，使用中不需要對脈沖對稱度及限位進行調整。現場調試一般不需要示波器即可完成。全系列通用可控硅觸發器可廣泛的應用于工業各領域的電壓電流調節，適用于電阻性負載、電感性負載、變壓器一次側及各種整流裝置等。
可控硅移相觸發器采用微處理器技術,具有手動,軟啟動功能,外部接電位器手調功能,接受外部輸入的mA--20mA或0--10V信號,按比例輸出控制觸發信號.主要應用領域：鹽浴爐、工頻感應爐、淬火爐溫控；熱處理爐溫控；玻璃生產過程溫控；金剛石壓機加熱；大功率充磁/退磁設備；半導體工業舟蒸發源；航空電源調壓；真空磁控濺射電源；紡織機械；水晶石生產；粉末冶金機械；隧道電窯集散溫控系統；彩色顯像管生產設備；冶金機械設備；交直流電機拖動；石油化工機械；電壓、電流、功率、燈光等無級平滑調節，恒壓恒流恒功率控制等領域。
