常州鑫旺儀表有限公司塑料管流量計連接方式分幾種
作者:常州鑫旺儀表有限公司
2025-03-19
塑料管流量計的連接方式需根據管道材質、流量計類型、工況條件（如壓力、溫度、介質特性）等綜合選擇。以下是常見的5種連接方式及其特點：

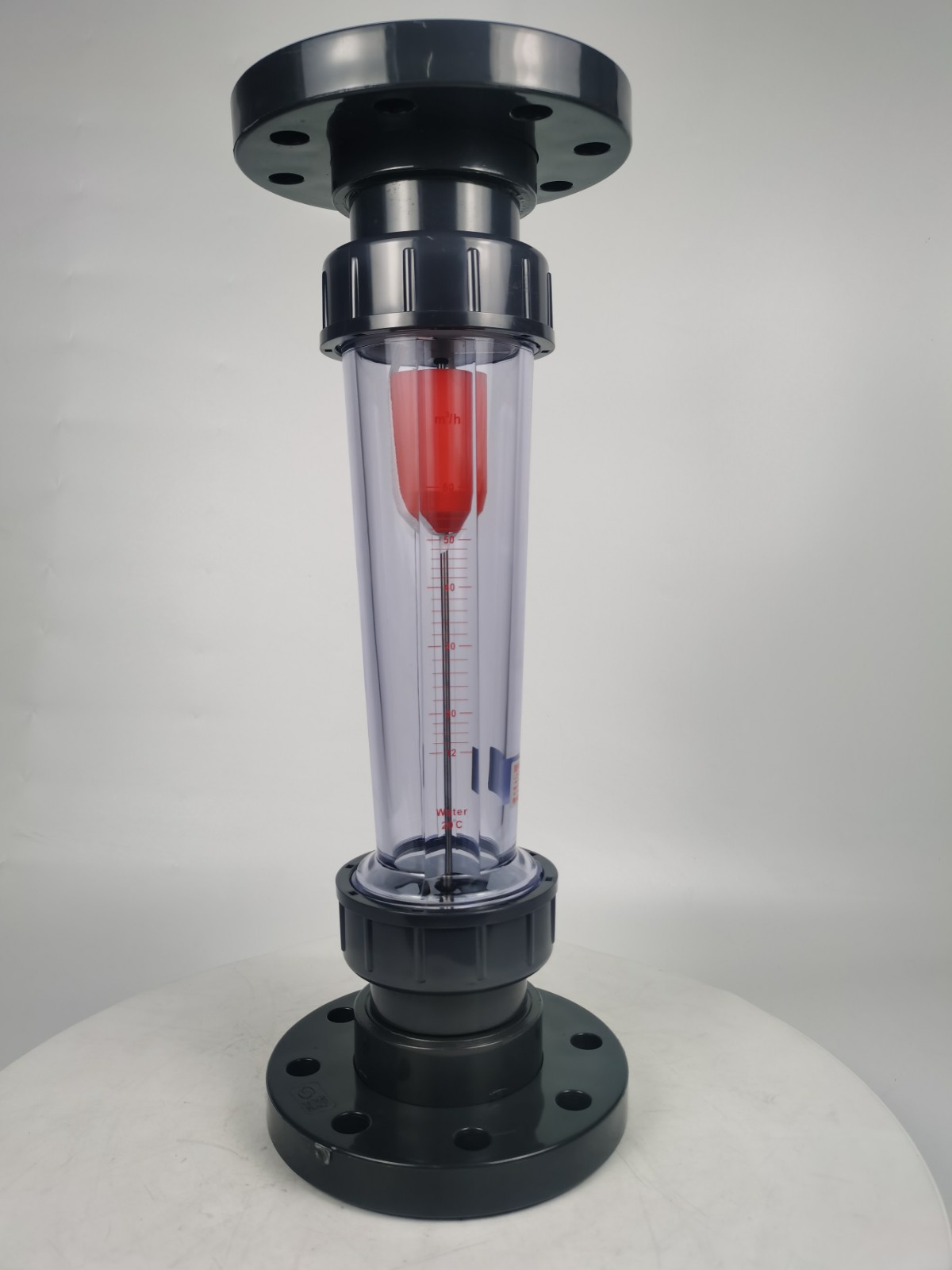

一、法蘭連接
- 結構：通過螺栓將流量計法蘭與管道法蘭夾緊，中間加密封墊片
- 適用場景：DN50以上管徑，壓力≤1.6MPa的PVC/PP管道系統
- 優勢：承壓能力強，便于拆卸維護
- 局限：需精確對齊法蘭孔，安裝空間要求較大
- 案例：化工企業DN80聚丙烯管道酸堿溶液計量
二、螺紋連接
- 類型：
- 直螺紋（NPT/BSP）：適用于DN15-DN40小管徑
- 活接螺紋：帶旋轉鎖緊機構，可360°調節安裝角度
- 密封方案：生料帶纏繞+螺紋密封膠復合使用
- 注意點：禁止超過PN1.0MPa工況，防止應力開裂
三、熱熔焊接
- 工藝原理：通過熱板加熱管端至熔融態后承插連接
- 對接焊：用于HDPE管道，需專用焊機
- 承插焊：適用于UPVC管道
- 技術要求：
- 熔接溫度控制（PVC：210±5℃，PP：260±5℃）
- 保壓冷卻時間≥規范要求
- 行業應用：給排水領域大口徑PE管道流量監測
四、卡箍快裝連接
- 組件構成：食品級硅膠密封圈+304不銹鋼卡箍
- 操作流程：管端倒角→套入密封圈→卡箍鎖緊
- 突出優勢：
- 安裝速度比法蘭快3倍以上
- 可承受軸向位移補償
- 限制條件：介質溫度需≤80℃，防止密封圈老化
五、特種連接方案
1. 電磁感應連接
內置RFID芯片的智能卡扣，實時監測連接密封狀態，適用于危險介質管道。
2. 模塊化快插接頭
帶自鎖機構的ABS工程塑料接頭，支持盲插操作，常見于實驗室微型流量系統。
3. 復合襯套連接
金屬螺紋嵌件與塑料管注塑成型，兼顧強度與耐腐蝕性，用于振動工況。
---
選型建議
1. 腐蝕性介質：優先選擇全塑法蘭或熱熔焊接
2. 頻繁拆裝場景：推薦卡箍式或活接螺紋
3. 地下埋設管道：必須采用電熔焊接并做防腐層
4. 衛生級要求：選用316L不銹鋼卡箍+PTFE密封圈
最新行業數據顯示，2025年卡箍快裝型連接在塑料流量計中的市場份額已達37%，較2020年提升15%，反映市場對快速安裝維護的需求持續增長。
