UQK-02浮球液位控制器
一、用途
UQK-02浮球液位控制繼電器適用于工業生產過程中敞開或承壓容器內液位的控制，當液位達到高低極*，繼電器觸點可作為信號報警裝置或電動泵等線路中的開關。
二、技術數據
1. 型號規格

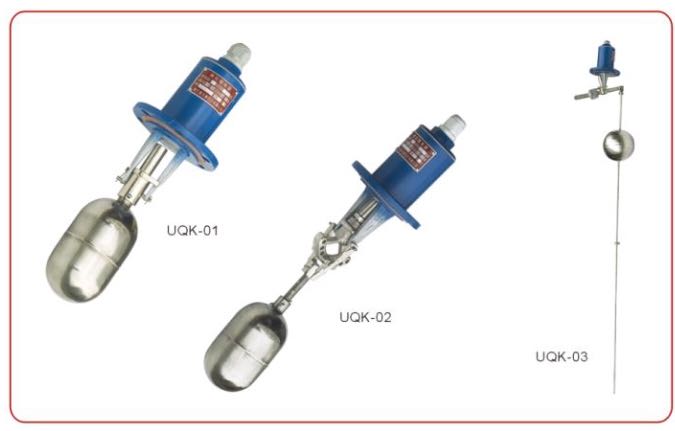

型號 | 動作界限（毫米） | 整定方式 | 安裝方式 |
UQK-01 | 10 | 不可調 | 水平 |
UQK-02 | 25-550 | 有級調整 | 水平 |
UQK-03 | 8-1000 | 無極調整 | 垂直 |
2. 工作壓力：1.6MPa（銅），1.6MPa（鋁），1.6MPa（不銹鋼）
3. 工作溫度：150℃，150-350℃（高溫在訂貨時備注）
4. 電源及觸點容量：交流220V,220VA;直流100V,150W
5. 重量：2-4KG
6. 外形尺寸（如圖）
三、結構原理
7. UQK型浮球液位控制器由互為隔離的浮球組和觸頭組二大部分組成，經由浮球感受液位的變化，能過磁力軸的傳動，實現對液位的報警和控制。
8. 當被測液位升高或降低時，浮球①隨之升降，使其端部的磁鋼②上下擺動，通過磁力推斥安裝在外殼③內相同磁極的磁鋼④上下擺動，其另一端的動觸頭⑤便在靜觸頭1-1及2-2間連通或斷開，隨即在電路中的信號裝置發出光或聲的信號，啟閉電動泵供液或放液。浮球在隨液位升降時，只有在其外于動作范圍上、下個大位置時，動觸頭才會在靜觸頭1-1及2-2部連通或斷開，隨即發出信號，而在升、降動作過程中間，并無信號產生?？刂破鞯母∏蛴?span style="font-family: calibri;">1Cr18Ni9不銹鋼制成，外殼及蓋采用玻璃纖維填充的增強塑料制成，其作部分則由銅質等材料制成。（不銹鋼型法蘭和不銹鋼管整體環縫焊接而成）控制器的浮球動作部分與觸頭組是互為隔離的，因此避免了一般液位儀器容易滲漏的缺陷。
UQK浮球液位控制器
一、用途
UQK型浮球液位控制器適用于工業生產過程中敞開或承壓容器內液位的控制，當液位達到高低極*，繼電器觸點可作為信號報警裝置或電動泵等線路中的開關。
二、技術數據
1. 型號規格
型號 | 動作界限（毫米） | 整定方式 | 安裝方式 |
UQK-01 | 10 | 不可調 | 水平 |
UQK-02 | 25-550 | 有級調整 | 水平 |
UQK-03 | 8-1000 | 無極調整 | 垂直 |
2. 工作壓力：1.6MPa（銅），1.6MPa（鋁），1.6MPa（不銹鋼）
3. 工作溫度：150℃，150-350℃（高溫在訂貨時備注）
4. 電源及觸點容量：交流220V,220VA;直流100V,150W
5. 重量：2-4KG
6. 外形尺寸（如圖）
三、結構原理
7. UQK型浮球液位控制器由互為隔離的浮球組和觸頭組二大部分組成，經由浮球感受液位的變化，能過磁力軸的傳動，實現對液位的報警和控制。
8. 當被測液位升高或降低時，浮球①隨之升降，使其端部的磁鋼②上下擺動，通過磁力推斥安裝在外殼③內相同磁極的磁鋼④上下擺動，其另一端的動觸頭⑤便在靜觸頭1-1及2-2間連通或斷開，隨即在電路中的信號裝置發出光或聲的信號，啟閉電動泵供液或放液。浮球在隨液位升降時，只有在其外于動作范圍上、下個大位置時，動觸頭才會在靜觸頭1-1及2-2部連通或斷開，隨即發出信號，而在升、降動作過程中間，并無信號產生?？刂破鞯母∏蛴?span style="font-family: calibri;">1Cr18Ni9不銹鋼制成，外殼及蓋采用玻璃纖維填充的增強塑料制成，其作部分則由銅質等材料制成。（不銹鋼型法蘭和不銹鋼管整體環縫焊接而成）控制器的浮球動作部分與觸頭組是互為隔離的，因此避免了一般液位儀器容易滲漏的缺陷。
